脱水筛

脱水筛产品简介

脱水筛，主要作用是脱水、脱泥、脱介，可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等，因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛等。尾矿脱水筛也叫尾矿干排筛，除了具有普通脱水筛的各种优良性能及作用外，尾矿干排筛多配合浓密机进行尾矿干排。

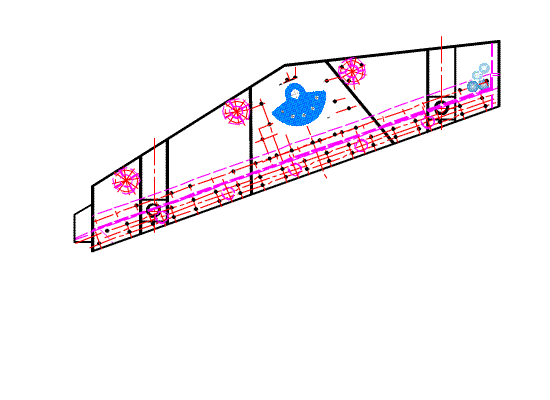

脱水筛结构详解

主要由筛箱、激振器、支承系统及电机组成。

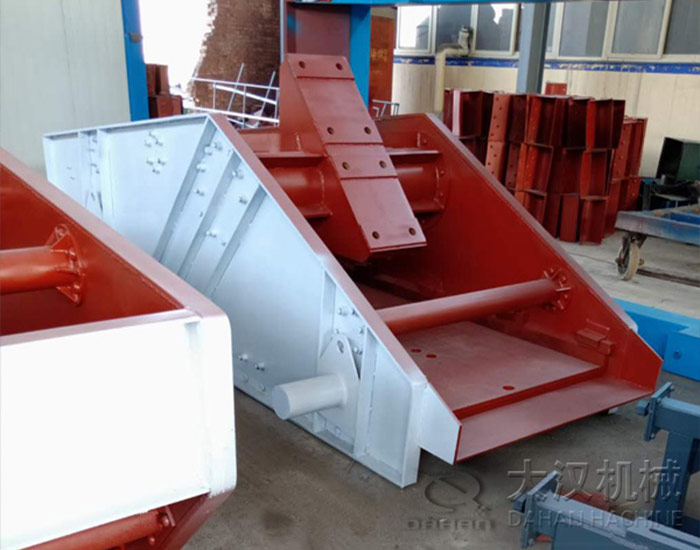

1. 筛箱:由筛框、筛板组成。

(1)脱水筛框为G强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。侧板与下部横梁组成承重桁架，用于承受筛板和物料的负荷。支撑端梁与弹性支撑装置联接，承受筛机振动部分的重量。在筛框的入料端设有入料端梁和入料衬板。在出料端设有出料端梁和出料衬板。

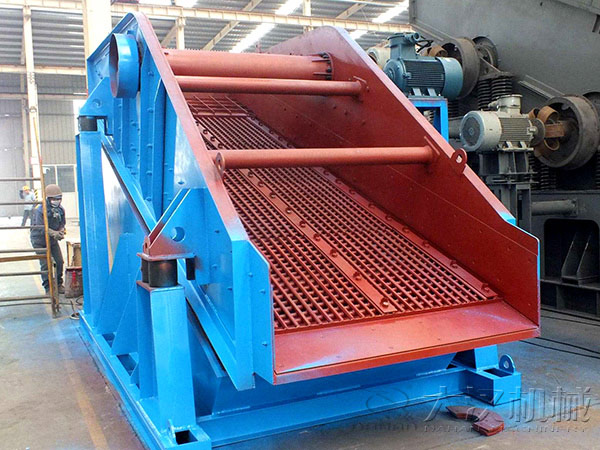

(2)筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板，分级时用长矩形孔或方孔筛板。筛机有单层筛、双层筛和三层筛三种。

2.脱水筛激振器：激振器为对称布置在筛箱两侧板上的块偏心结构，对称偏心块采用挠性连接轴或万向传动轴联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。通过调整配重板块数或主、副偏心块相互的夹角，实现振幅的调整。

3.弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上，弹性支撑装置采用橡胶弹簧减振。

4.挠性联轴器:挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

脱水筛性能优势

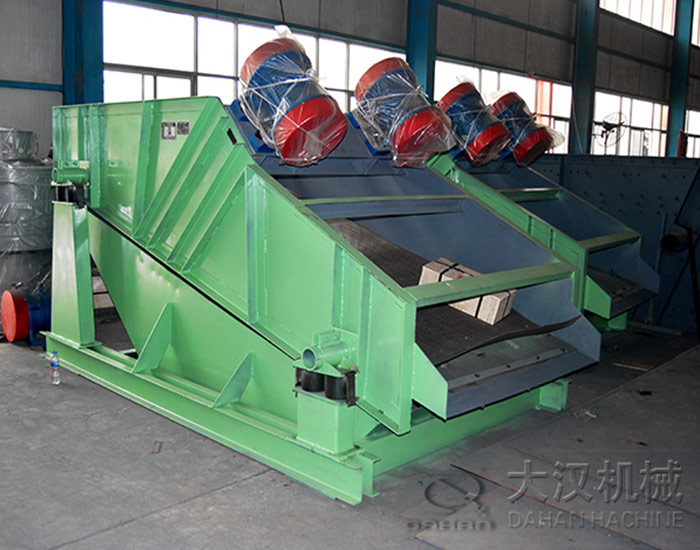

1、脱水筛 的振动电机，更换方便，底座橡胶弹簧用来减震，使振幅不大，缓慢的振动，可以脱得干净。

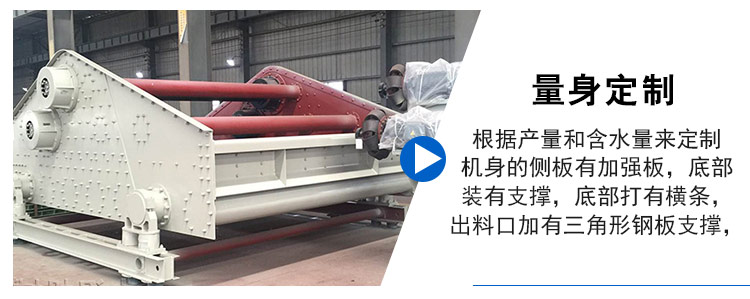

2、可以根据产量和含水量来定制，机身的侧板有加强板，底部装有支撑，底部打有横条，出料口加有三角形钢板支撑，板材厚，

3、振动电机固定采用高强度螺栓，底部弹簧为橡胶弹簧，弹簧的质量会影响振动电机的寿命。筛板固定的密度高，筛板中打有加强筋，

4、焊工焊过之后会严格不能出现焊孔，底部用槽钢支撑。

5、另外，筛孔可以根据需要调整，设备噪音小，脱水效果好。

6、发货前，工作人员会对其进行调试，振动电机是否正常，激振器是否良好运行，确保为客户保证出厂产品质量。

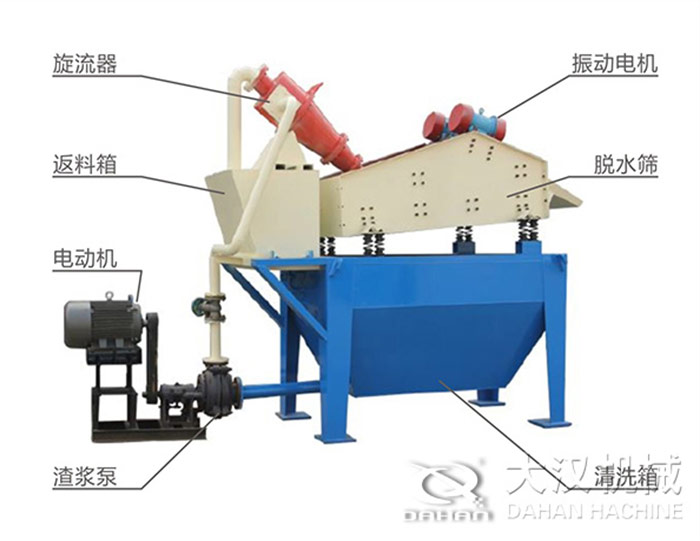

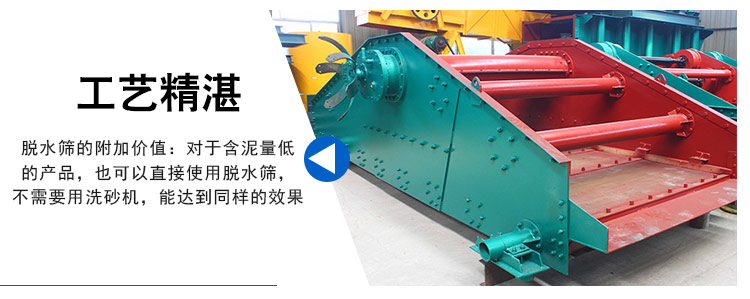

7、脱水筛的附加价值：对于含泥量低的产品，也可以直接使用脱水筛，不需要用洗砂机，这样节省了顾客的成本，能达到同样的效果。

脱水筛工作原理

脱水筛采用了双电极自同步技术，通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。
