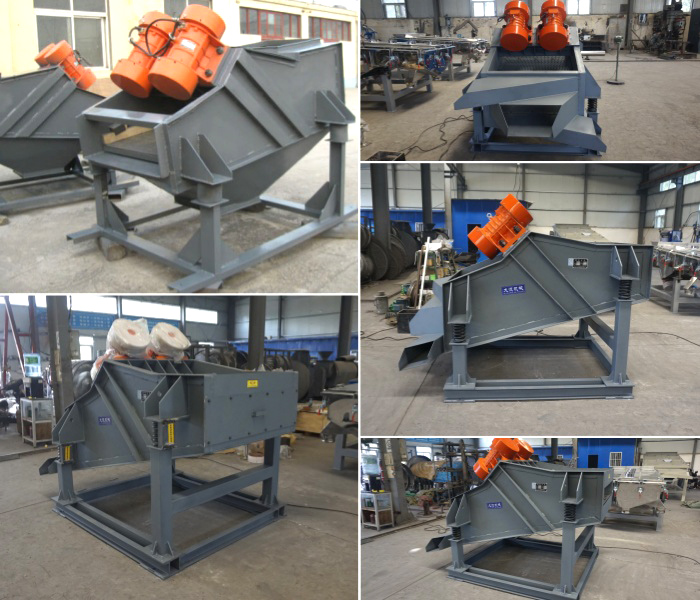

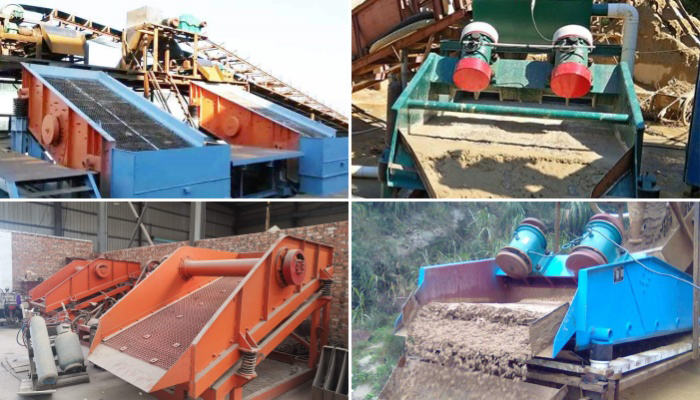

ZSG矿用振动筛

ZSG矿用振动筛

处理量:10-460(t/h)

给料粒度:<150(mm)

处理物料:冶金、矿山、煤炭、建材、化工、医药、磨料、粮食。

应用范围:烧结炭、自然矿、焦炭及磨料磨具、化工原料等粉粒物料的筛分。

  • 品质保障

  • 厂家直销

  • 全天在线

在线咨询

ZSG矿用振动筛产品简介

ZSG系列矿用重型震动筛是万达机械自行研制的一种新型的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途广泛,是高炉槽下,焦化厂、选矿厂常用的筛分机械,该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等特点。

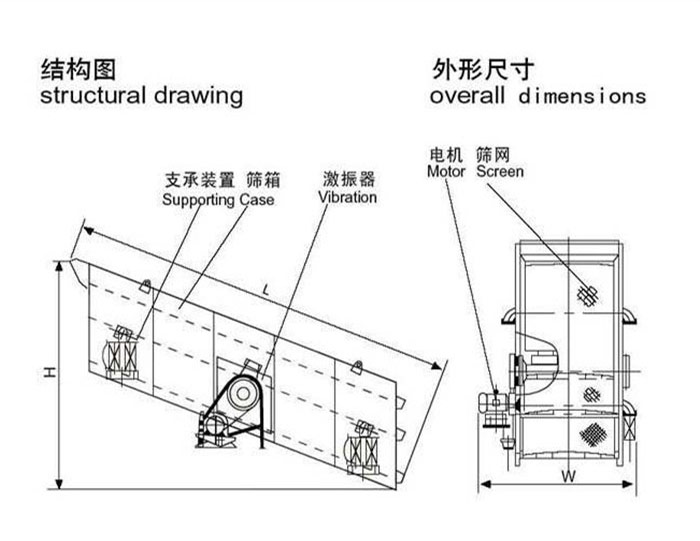

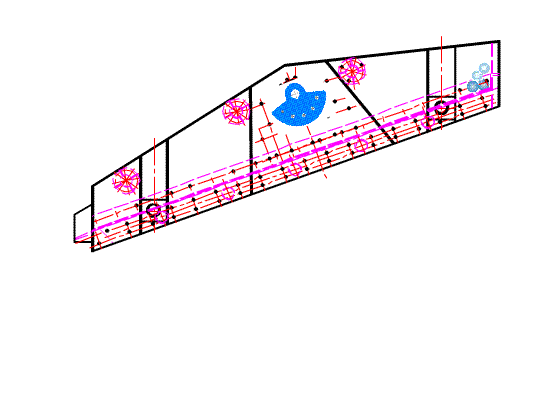

ZSG矿用振动筛结构详解

ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用好钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

ZSG矿用振动筛性能优势

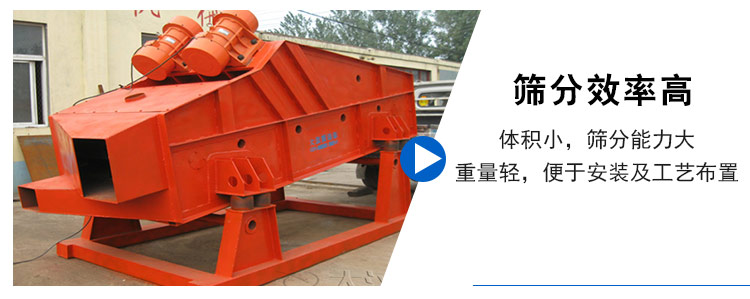

1.体积小,筛分能力大。

2.重量轻,便于安装及工艺布置。

3.能耗少,可节约大量能源。

4.价格低,备件量极少。

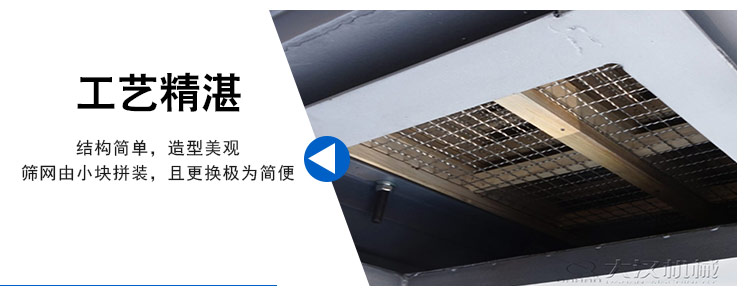

5.结构简单,造型美观。

6.筛网由小块拼装,且更换极为简便。

ZSG矿用振动筛工作原理

ZSG系列矿用重型震动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。 ZSG系列矿用重型震动筛由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。

ZSG矿用振动筛技术参数

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5
