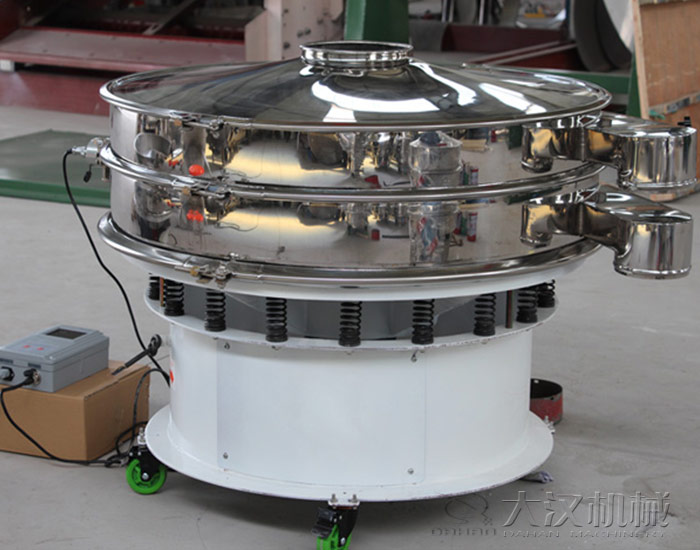

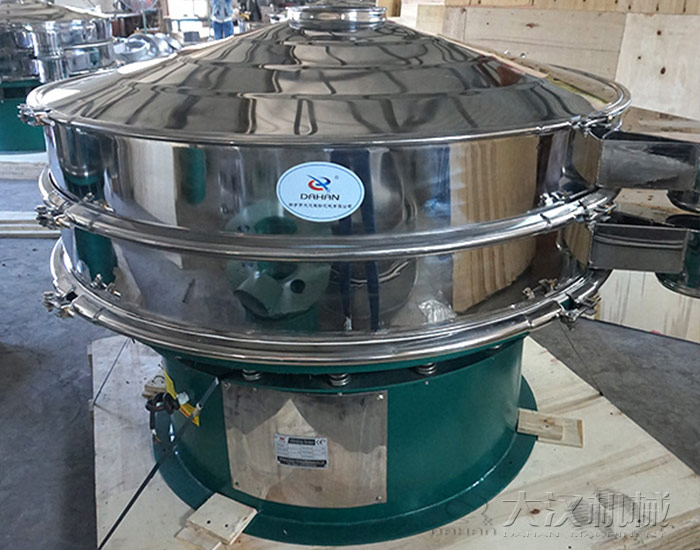

三次元振动筛

三次元振动筛

筛网面积:0.24-3.01(m)

筛网规格:2-500(目)

处理物料:各种粉尘,颗粒,浆液物料的除杂分级。

应用范围:食品类,化工类,陶瓷类,造纸类,冶金制药类,废水处理等多种行业。

  • 品质保障

  • 厂家直销

  • 全天在线

在线咨询

三次元振动筛产品描述

三次元振动筛是采用国内外先进工艺技术设计而成的高精度筛分设备,大汉三次元振动筛的型号有DH-400型 、DH-600型、DH-800型、DH-1000型、DH-1200型、DH-1500型、DH-1800型、DH-2000型,另外,新乡大汉三次元振动筛根据不同的应用分为直泄式旋振筛,闸门式旋振筛,加缘式旋振筛等,可以满足用户的筛分要求,任何颗粒、粉末、粘液一定范围内均可筛选。

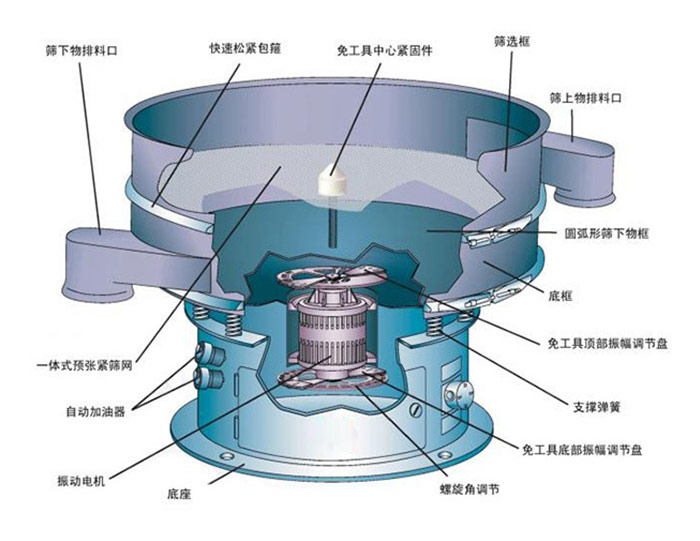

三次元振动筛结构详解

三次元振动筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

防尘盖:防止物料向外扩散,也可以保护外部粉尘进入,对筛分物料造成污染。

束环:用来固定筛体中间的筛框部分。

上部重锤、下部重锤:改变振动电机电机上、下重锤的相位角,可以改变物料在筛网上的运动轨迹和停留时间。

三次元振动筛性能优势

1、筛分物料范围广,无论物料的干与湿,精细与粗糙,重与轻,只要在500目或0.028m范围内均可筛分,即使物料是液体的或浆状的只要在600目以内也轻松筛分;

2、换网方便快捷,操作简单;

3、出料口方向可任意调整,杂质、粗料自动排出,可连续作业;

4、采用全密闭结构,防止粉尘溢散,液体飞溅,筛分效率高,还有专门的清网装置,可减少物料在筛分的过程中的堵网现象,进一步提高其筛分效率;

5、三次元振动筛筛网有1~5层,可筛分6种不同粒度的物料,筛分效率高;

6、针对不同行业的特殊需求,三次元振动筛分机还分直泄式、加缘式、闸门式等不同类型。

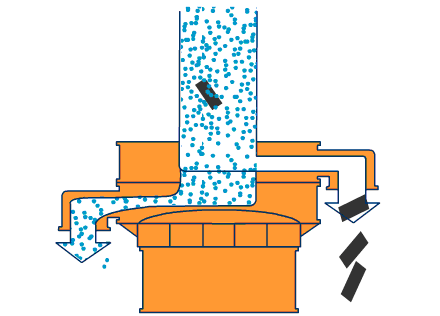

三次元振动筛工作原理

三次元振动筛由直立式电机作激振源,当设备启动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,因而带动筛面作周期性振动,进而使筛面上的物料随筛箱一同作定向踊跃式运动,在这一过程中,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,完成筛分工作。

三次元振动筛技术参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3
