旋振筛

旋振筛

进料粒度:小于10(mm)

处理能力:1-10(T)

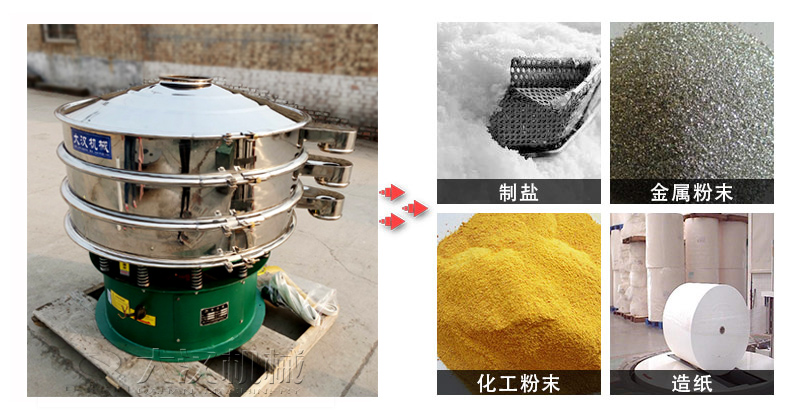

处理物料:金属、冶金粉末:铁粉、铝粉、铅粉、铜粉、合金粉、电解铜粉、耐火材料、钢丸、氧化铝等。

应用范围:食品行业、医药行业、冶金矿业等。

  • 品质保障

  • 厂家直销

  • 全天在线

在线咨询

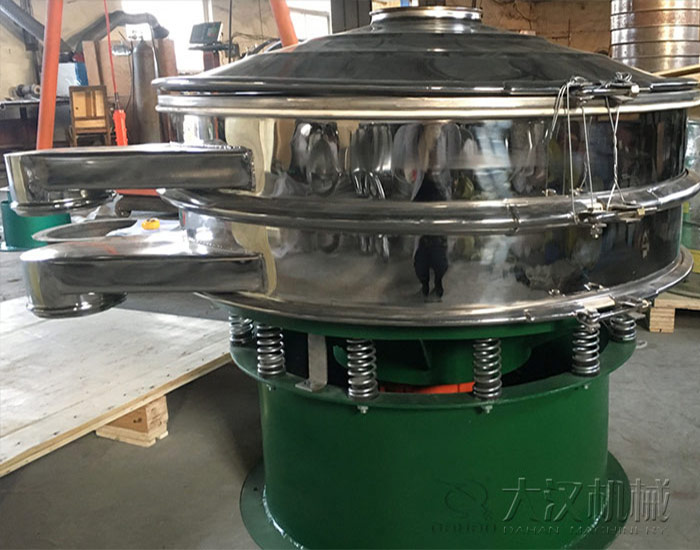

旋振筛产品简介

大汉机械旋振筛是一种高精度细粉筛分机械,其噪音低、快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹

旋振筛结构详解

旋振筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

防尘盖:可以防止物料向外扩散,也可以保护外部粉尘进入,导致污染筛分物料。

束环:用来固定筛体中间的筛框部分。

配重块:可以增加圆形振动筛的激振力,具体要根据客户所要筛分物料的比重和所选振动筛动筛层数的不同进进行适当调整。

上部重锤、下部重锤:调节上、下两端重锤的相位角,可以改变物料在筛面上的运动轨迹。

旋振筛性能优势

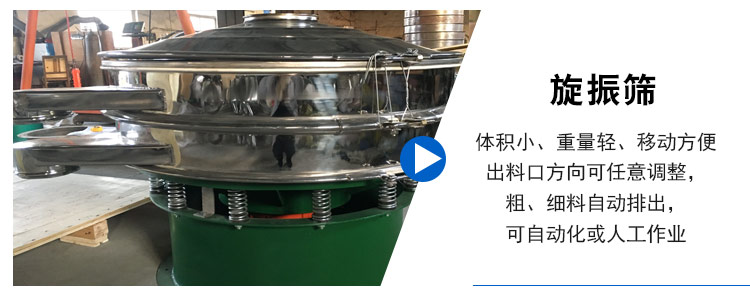

1.体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。

2.筛分的精度高、任何粉、粒、粘液类物料均可进行筛分。

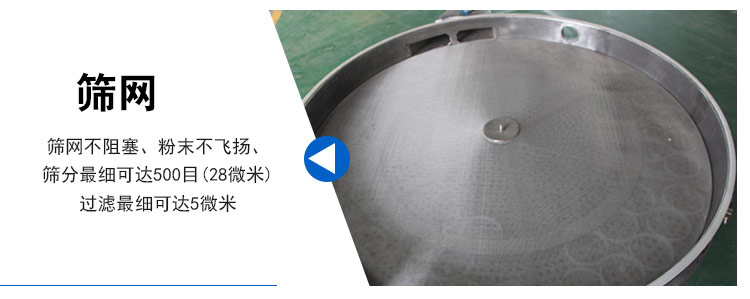

3.筛网不阻塞、粉末不飞扬、筛分可达500目(28微米)过滤可达5微米。

4.筛网使用长久、换网方便、仅需3-5分钟、操作简单、清洗方便。

5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。

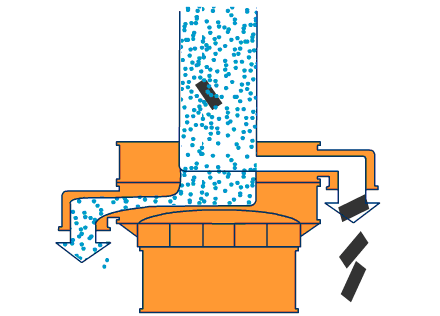

旋振筛工作原理

旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。

旋振筛技术参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3
